Solaranlagen, Vertikale Wand Hängekonstruktion KS2600-45-1B

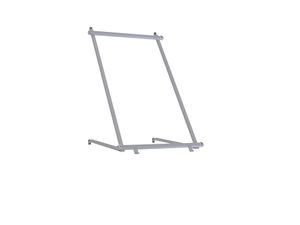

Befestigungssystem für Flachkollektoren - vertikale Wand

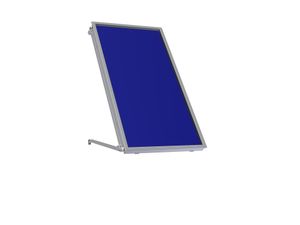

Die Konstruktion dient der Montage eines selbständigen Flachkollektors der Typenreihe KS2600 (1B – Basis). Sie ist für die Montage eines Kollektors mit 45 Grad Neigung auf der Gebäudefassade bestimmt.

Überblick der Eigenschaften – Bestimmung der Befestigungshalterung:

• Art des befestigten Flachkollektors: KS2600
• Bestimmung der Halterung: Einbau eines einzelnen, selbständigen Flachkollektors
• Montagestelle: Gebäudefassade
• Kollektor-Neigung: 45 Grad standardmäßig (Möglichkeit der Reduzierung im Bereich 30-45 Grad)

Die neuen Befestigungssysteme (seit 04.2016) garantieren eine hohe Montagestabilität der Sonnenkollektoren, mit gleichzeitig flexibler Anpassung an die Einbaumöglichkeiten. Dies bezieht sich insbesondere auf Halterungen für geneigte Dächer, wo je nach Abstand der Latten die entsprechende Entfernung zwischen oberem und unterem Balken der Halterung gewählt werden kann. Der obere Balken wird am Montageprofil des Kollektors in der erforderlichen Höhe angeschraubt.

Überblick der Vorteile aus der Anwendung neuer Befestigungssysteme:

• Schiebeverbindung des Balkens mit dem Profil am Gehäuse – flexible Montagemöglichkeiten
• kürzere Montagedauer – vormontierte Elemente der Befestigungssysteme
• Montagekomfort – stabile und einfach zugängliche Befestigungen der Profile am Kollektorgehäuse
• volle Korrosionsbeständigkeit – Elemente aus Aluminiumprofilen oder rostfreiem Stahl
• Auswahl des Hakens H430 oder der Doppelgewindeschraube S200 – Anpassung an die Dachdeckung
